Как да изберете правилния шкаф за стелажи за вашия проект?
Изборът на стелажен шкаф е инфраструктурно решение, а не "покупка на мебел". Правилният модел влияе върху стабилността на мрежата, температурата на устройствата, ергономичността на обслужването, физическата сигурност и действителните TCO - общите разходи за притежание през целия жизнен цикъл на инсталацията. Шкафът определя дали подмяната на един комутатор ще отнеме 5 минути или половин ден; дали UPS и кабелите могат да се насочат логично, или постоянно ще се сблъскват с вратите; дали резервът от пространство и мощност ще бъде достатъчен за разрастване, или всеки ъпгрейд ще завършва с възстановяване на щранга.
На практика правилният избор не се свежда до това "колко U и на каква дълбочина". Не по-малко важни са: работната среда (SOHO, офис, сървърно помещение, лаборатория/AV - т.е. лаборатории и аудио-видео системи: конферентни зали, студия/предавания, образование, дигитални табла; където са важни тихата работа, бързата преконфигурация и лесният достъп отпред/отзад до устройства като HDMI/SDI/HDBaseT матрици, DSP процесори, усилватели, миксери, енкодери/рекордери, плейъри за табла и контролери), плътността на захранването (PoE, NVR, сървъри), кабелната логистика (радиуси на огъване, вертикално/хоризонтално маршрутизиране), разпределението на захранването (1U/0U PDU, марж на захранването), акустиката и възможността за странично и задно обслужване. Най-често срещаните проблеми произтичат от липсата на пространство - U, дълбочина, захранване и охлаждане - и от необмислена схема за управление на кабелите. Каним ви да прочетете нашата статия, в която ще се опитаме да разсеем всички съмнения.

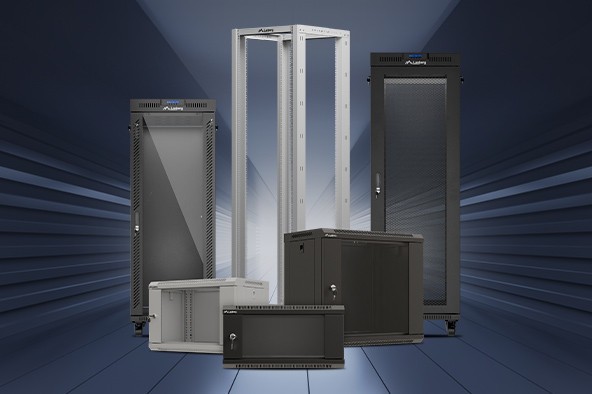

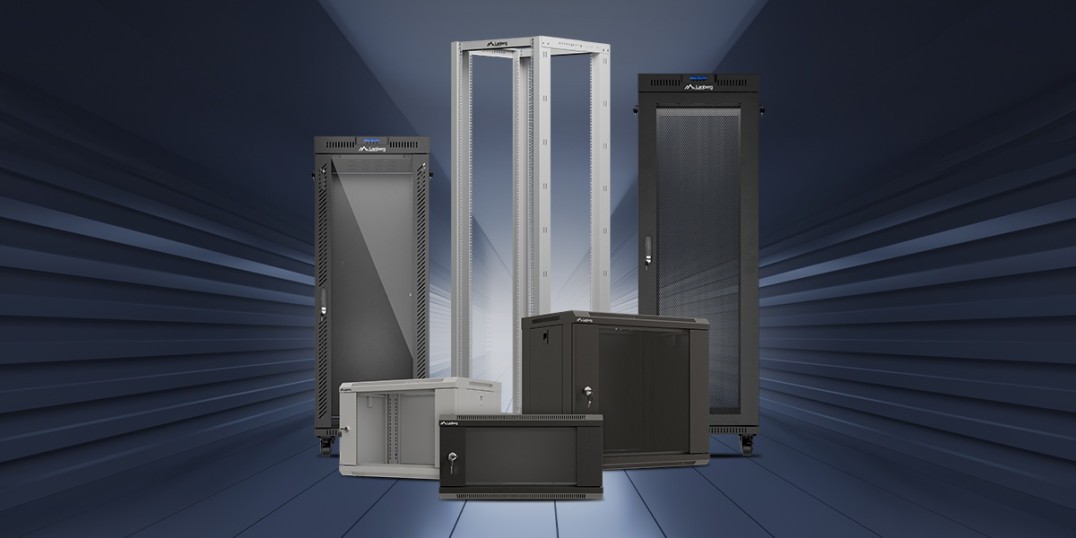

Какво точно представлява шкафът за багажник?
Шкафът за багажник е стандартизиран корпус за монтиране на ИТ/телекомуникационно/AV оборудване, базиран на широчина 19″ (по-рядко 10″) и разделяне на височината на единици "U" (1U = 44,45 mm). Стандартизацията означава, че пач-панелите, комутаторите, сървърите, UPS устройствата и аксесоарите пасват на едни и същи монтажни релси, а обслужването е предвидимо. Добрият шкаф не е просто стоманена рамка с врата: той е добре обмислен път на въздушния поток, безопасно разпределение на захранването, заземяване на елементите и място за растеж, които заедно съкращават времето за престой и намаляват експлоатационните разходи.
Стандарти: 19″ (професионален пазар), 10″ (SOHO - малък офис/домашен офис; офис, сървърно помещение, лаборатория/AV); монтаж към релси с U-разстояние, винтове M6 + клетъчни гайки.
Корпус на шкафа: за монтаж на стена или на пода; стъклени/перфорирани врати; подвижни странични панели; кабелни входове.
Цели: ред и стандартизация, по-кратко време за обслужване, по-добра надеждност, безопасност и естетика.
Как да разчитаме спецификациите и да планираме размерите?
Спецификацията на всеки шкаф за багажник се свежда до три измерения: ширина (19″/10″), височина (U) и дълбочина (външна и монтажна - разстояние между релсите). Преди да изберете модел, направете опис на оборудването, съберете единиците U и добавете 20-30% резерв. Изчислете дълбочината "в реални стойности": шаси + тапи + радиус на огъване на кабела. Проверете също така товароносимостта (за шкафове за стенен монтаж), посоката на отваряне на вратата и възможността за обръщане на пантите, а за шкафове за подов монтаж - нивелирането и възможното закрепване.
Височина в U - маржът, който спестява проекти
Планирането "до краен предел" завършва без място за органайзери или допълнителен пач панел. Минимален буфер от 20-30% ви позволява да разширите инсталацията, без да реорганизирате целия шкаф.
Практика: пребройте U на всички устройства, добавете +20-30%, планирайте свободен 1U над особено "горещите" елементи.
Дълбочина - външен и монтажен размер
За шкафове за стенен монтаж най-често 450-600 mm, за подови - 600/800/1000/1200 mm. Не забравяйте действителното пространство за монтаж, захранващите/етернет щепсели и радиусите на огъване - особено за пач-кабелите отпред.
Съвет: за сървъри/UPS устройства предпочитайте 1000-1200 мм; за SOHO/CCTV 600 мм ще бъде сигурен избор.
Врати и сервизен достъп
Стъклените врати подобряват акустиката и позволяват бърза визуална проверка; перфорираните врати подобряват въздушния поток. Подвижните страни и разумният достъп до задната част съкращават интервенциите.
Съвет: навсякъде, където ниското ниво на шум е приоритет.
Товароносимост и стабилност
Устройствата за стенен монтаж са ограничени от стената и скобите, така че тежките елементи (UPS) са изключение. В шкафове с подова стойка монтирайте най-тежките модули ниско, изравнете шкафа и - при големи натоварвания - го закответе.
Правило: теглото се намалява, центърът на тежестта остава ниско, безопасността се увеличава.
Стенни шкафове - компактен разпределителен център
Стенните шкафове са идеални за SOHO, малки офиси, етажни разпределителни точки (IDF) и видеонаблюдение. Типичните шкафове 9-12U с дълбочина 600 мм ще поберат маршрутизатор/ONT, PoE комутатор, 1-2 пач панела и NVR, като оставят резерв за чисто прокарване на кабелите. При инсталациите за PoE и наблюдение топлината може да бъде предизвикателство - струва си да се използват перфорирани врати и панел с вентилатор и термостат. Ограничение често е товароносимостта на стената; ако планирате UPS, проверете допустимото натоварване и го монтирайте на рафт възможно най-ниско.
Кога да изберете: локален мрежов възел, NVR + PoE, микромрежа в дома/офиса.
Начални размери: от 4U до 12U, дълбочина 350-450 mm (запас за щепсели и пач кабели).
Вентилация: панел с 2-4 вентилатора + термостат; свободен 1U над "нагревателите".
Принадлежности: рафт за NVR/UPS, органайзер за 1U, панел с четки, 1U PDU, комплект винтове M6.
Подови шкафове - гръбнакът на сървърните помещения и по-големите IDF/MDF
Когато броят на устройствата и изискванията по отношение на захранването, охлаждането и окабеляването нараснат, е време за подово стоящ шкаф. В офисите добра отправна точка е 15U-32U (най-често 600x600, 600x800 мм), а в сървърните помещения от 37U-47U (от 600x1000/1200 или 800x1000/1200 мм) с перфорирана предна/задна част. Монтирайте най-тежките модули - онлайн UPS устройства, батерии - възможно най-ниско; изравнете шкафа с помощта на крачета или колелца и ако е необходимо, го закрепете към пода. Заглушителните панели 1-2U между блоковете на оборудването подобряват насочеността на охлаждането и намаляват "късите съединения" на въздушните потоци.
Кога да избирате: сървъри на слайдове, масиви, по-големи UPS блокове, вертикални PDU, много кабели.
Начални размери: В офисите добра отправна точка е 22-32U (най-често 800×1000 mm), а в сървърните помещения - 42-47U (800×1000/1200 mm).
Захранване: двойно захранване, 0U PDU от двете страни, поне 30% запас от мощност.
Организация: вертикални кабелни мениджъри, входове за четки в горната/долната част, заграждащи панели между устройствата.
Отворен шкаф - пълен достъп и максимална гъвкавост
Отвореният шкаф (отворена 19″ рамка) е решение за лаборатории, изпитателни стендове и аудиовизуална интеграция. Липсата на корпус означава максимална вентилация и светкавична преконфигурация, но изисква контролирана среда - без случайно движение и прекомерно запрашаване.
Предимства: 360° достъп, бърза смяна, отлични термични характеристики.
Съвети: колелца + напречни скоби, велкро/цип връзки, вертикални стълби за пакети.
Ограничения: намалена физическа защита - подходящ само за "чисти" зони.
Охлаждане и акустика - дисциплина, която се отплаща
Охлаждането трябва да се планира така, че да поддържа въздушен поток отпред назад. Перфорираните врати и заграждащите панели ограничават смесването на въздушния поток. В офисните зони добре работят вентилатори с променлива скорост и термостат - по-малко шум, по-стабилни температури. PoE комутаторите и NVR устройствата могат да разсейват много топлина; оставете свободен 1U над тях или форсирайте по-висок въздушен поток.
Най-добри практики
Перфорация отпред/отзад, заграждащи панели за 1-3U, свободно RU над горещите точки.
Избягвайте "къси съединения" на въздушния поток - отделете студените и горещите зони.
Следете температурата - задайте реалистични прагове на алармата.
Автоматизация
Вентилаторни панели + термостат; охлаждането работи, когато е необходимо, а не "на пълна газ" през цялото време.
Акустика
Стъкло + уплътнения в чувствителните към шум зони; не забравяйте компромиса с термичните елементи.
Мощност и безопасност - границите осигуряват спокойствие
Организирайте захранването чрез PDU: в шкафове за стенен монтаж - 1U; в подови - вертикални 0U (повече контакти, по-къси кабели). Проектирайте с 30% резерв за контакти и захранване. Монтирайте UPS устройствата в шкафове на плъзгачи; в критични системи помислете за онлайн UPS с байпас за поддръжка. Заземете всички елементи на шкафа (шасита, врати, панели) и контролирайте достъпа до помещението.
План за захранване: резерв ≥30% за ръст на натоварването и температурата.
Топология: където е възможно - две независими захранвания.
Безопасност: заземяване, ключалки, ограничено демонтиране на панелите.
Управление на кабелите - по-бързо обслужване и по-малко грешки
Завършвайте фиксираните кабели на пач-панели и използвайте къси, обозначени пач-кабели на устройствата. В предната част използвайте хоризонтални органайзери, а в шкафове, стоящи на пода - вертикални стълби. Панелите с четки ви позволяват да насочвате снопове отгоре/отдолу, без да губите естетиката и да намалявате проникването на прах. Маршрутизирайте влакната поотделно, като запазвате радиуса на огъване.
Организация: пач панел = граница между фиксираното окабеляване и пач панела.
Ергономия: плавни огъвания, резерви за провисване, етикети за портове и снопове.
FO: отделни трасета и радиус на огъване в съответствие с препоръките на производителя.
Съобразяване със сценария - как да не се превишават изискванията
Вкъщи/в микроофис най-добре ще се отрази 19-инчов стенен монтаж 4-12U, с дълбочина 350-450 mm (за NVR/PoE: 450-600 mm). В IDF/MDF изберете 12-15U стенен монтаж (350-600 мм) или преминете към 15-32U стоящо на пода шаси - 600×600 или 600×800 мм.
Сървърно помещение с "един шкаф" означава подово стоящ шкаф 37-47U (най-често 42-47U) с размери 600×1000/1200 или 800×1000/1200 mm, с перфорирана предна/задна част, вертикални PDU 0U от двете страни и заграждащи панели 1-3U между блоковете с оборудване.
Лабораториите и аудиовизуалните системи ще се възползват от отворен шкаф 18-42U - пълен достъп и отлични термоизолации, но само в контролирана среда; добавете колелца, напречни скоби и велкро/цип връзки.
SOHO / CCTV
Шкаф: за стенен монтаж 9-12U, 600 мм.
Допълнения: вентилатор + термостат, 1U PDU, 1U органайзер, рафт за NVR/UPS.
Офис (IDF/MDF)
Шкаф: за стенен монтаж 12-15U или за подов монтаж 22-32U.
Приоритети: ясно прокарване на кабелите, U-образен марж, изчистена предна част.
Сървърно помещение
Шкаф: стоящ на пода 42-47U, 800×1000/1200 mm.
Приоритети: перфорирана предна/задна част, PDU 0U от двете страни, заграждащи панели, подредени вертикали.
Лаборатория/АВ
Шкаф: отворен шкаф 18-42U.
Приоритети: бързо преконфигуриране, пълен достъп, велкро/вертикални органайзери.
Най-често срещаните грешки и как да ги избегнете
Най-често няма достатъчно U-образен резерв и монтажна дълбочина, така че щепселите се сблъскват с вратите и всеки нов елемент предизвиква "ефект на доминото". Също толкова често срещано явление е подценяването на охлаждането (PoE/NVR) и "оразмеряването на мощността до краен предел". Тежките модули, монтирани високо, повишават центъра на тежестта и риска от преобръщане.
Пространство за височина: +20-30% U и +30% мощност.
Дълбочина: включете тапите и радиусите на огъване; проверете дълбочината между релсите.
Термични елементи: перфорация, вентилатори, заграждащи панели; свободно ЖП над горещите елементи.
Стабилност: UPS/батерии в долната част, изравняване и евентуално закрепване.
Аксесоари, които наистина имат значение
Това са малките неща, които съкращават времето за обслужване и подобряват надеждността. Рафтове (фиксирани/плъзгащи се) за устройства без "уши", плъзгащи се рафтове за сървъри, заграждащи панели 1-2U, подобряващи посоката на охлаждане, PDU 1U/0U за подредено разпределение на захранването, панели с четки, органайзери и доставка на винтове M6 с клетъчни гайки.
Монтаж: рафтове, плъзгачи, комплекти M6.
Охлаждане: заграждащи панели, вентилатори + термостат.
Поръчка/захранване: PDU 1U/0U, органайзери, панели с четки, велкро ленти/връзки за ципове.
Резюме
Започнете избора на шкаф за шкафове от гледна точка на неговата роля (SOHO/IDF/ сървърно помещение/лаборатория), след това пресметнете U и дълбочината "в реални условия", проектирайте охлаждането и захранването с резерв и накрая се погрижете за най-добрите практики за управление на кабелите. Маржовете са вашата застраховка: +20-30% U и +30% захранване гарантират, че инсталацията ще остане годна за експлоатация и готова за развитие.
SOHO/CCTV: монтаж на стена 19″ 4-12U, 350-450 мм (за NVR/PoE: 450-600 мм); вентилатор с термостат, 1U PDU, свободен 1U над "нагревателите".
IDF/MDF: монтаж на стена 12-15U или на пода 15-32U (600×600 / 600×800 mm); органайзери (хоризонтални/вертикални) и заграждащи панели 1-3U.
Сървърно помещение: стоящо на пода 37-47U (най-често 42-47U), 600×1000/1200 или 800×1000/1200 mm; перфорирана предна/задна част, PDU 0U от двете страни, заграждащи панели 1-3U, двойно захранване и ≥30% запас на мощност.
Лаборатория/AV: отворен шкаф 18-42U - пълен достъп и бърза преконфигурация в контролирана среда; колелца + напречни скоби, велкро/цип връзки, вертикални стълби.
Добре подбраният шкаф за багажник е инвестиция в стабилност и по-ниски TCO - той организира окабеляването, подобрява охлаждането и съкращава времето за обслужване. Сега разполагате с пълен набор от критерии за вземане на информирано решение: от височината в U и реалната дълбочина на монтаж, през типа на вратата и плана за охлаждане, до разпределението на захранването и аксесоарите. Вместо "компромиси за днес", изберете решение, което оставя резерв за утре.
