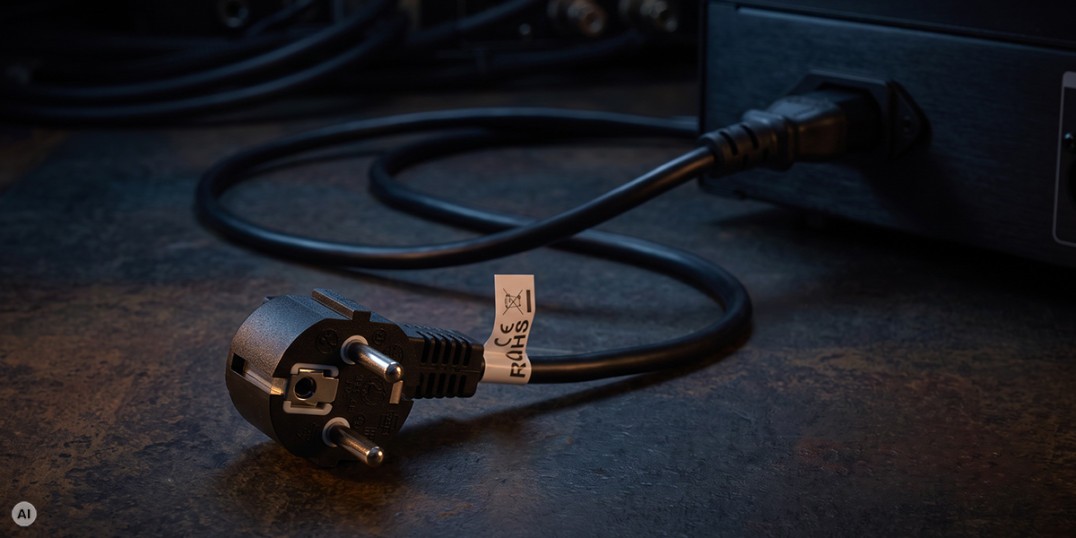

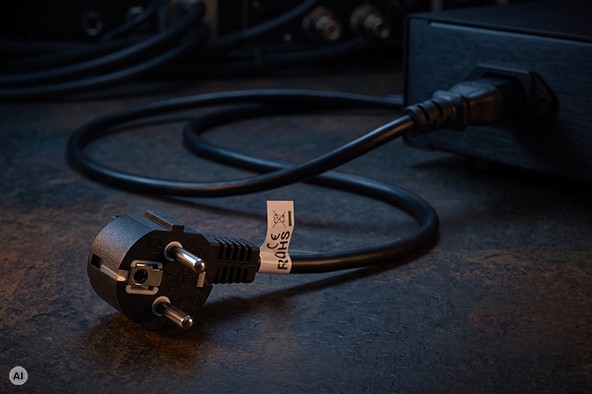

Захранващият кабел често се избира според едно просто правило: ако щепселът пасва, би трябвало да работи. При офисната техника това обикновено не създава проблеми, но в сървърно помещение, при използване на UPS или в голям шкаф с рафтове този „кратък път“ може да доведе до прегряване на кабелите, ненужни падове на напрежението или претоварване на някой от компонентите в захранващата верига. На практика най-важни са четири фактора: техническите характеристики на устройството, номиналният ток на кабела, площта на напречното сечение на проводниците му и правилният тип IEC конектор.
Номинална мощност срещу максимална мощност – каква е разликата?
Номиналната мощност е стойността, декларирана от производителя за определени експлоатационни условия на устройството. Максималната мощност, от друга страна, определя горната граница, която не трябва да се превишава. Това не винаги означава, че това ниво на мощност може да се доставя непрекъснато без ограничения – точното значение на дадена стойност винаги трябва да се тълкува в контекста на спецификацията на продукта.
При ИТ оборудването тези параметри лесно могат да бъдат объркани. Компютърен захранващ блок с номинална мощност 1000 W не консумира непрекъснато 1000 W от електрическата мрежа. Номиналната мощност се отнася предимно до изходните му възможности, докато действителната консумирана мощност зависи от натоварването и ефективността. При избора на кабел затова е особено важен максималният входен ток, посочен на табелката с техническите данни или в документацията на производителя.
Напрежение, ток и мощност – бързо изчисление
Основната зависимост е: P = U × I, където P представлява мощността, U – напрежението, а I – тока. В инсталация с 230 V устройство, което консумира 5 A, дава резултат от 1150 VA. В променливотокова верига действителната активна мощност зависи и от коефициента на мощността, така че умножаването на 230 V по тока в ампери трябва да се разглежда като удобна приблизителна оценка на натоварването по веригата, а не винаги като действителната мощност във ватове.
За кабела токът е ключовият параметър. Протичането на ток води до загряване на проводниците и съединителите, поради което кабелът трябва да има номинален ток, поне равен на максималното натоварване на устройството, като същевременно се отчитат и изискванията на цялата електрическа инсталация.
Напречно сечение на проводника спрямо допустимия ток
Колкото по-голямо е напречното сечение на проводника, толкова по-малко е неговото електрическо съпротивление. Това означава по-малки енергийни загуби, по-малък пад на напрежението и по-малко загряване при същия ток. Термичната зависимост е особено важна, тъй като загубите нарастват приблизително пропорционално на I²R – следователно дори относително малко увеличение на тока може да доведе до забележимо увеличение на генерираната топлина.
Въпреки това няма универсално правило от типа „0,75 mm² винаги е равно на 10 A“. Допустимото натоварване зависи също от конструкцията на кабела, изолацията, температурата на околната среда, дължината, начина на монтаж и самите съединители. За готов захранващ кабел най-важната спецификация е номиналният ток на целия продукт, посочен от производителя.
Добър пример за това може да се намери в продуктовата гама на Lanberg. Захранващият кабел CEE 7/7 – IEC C13 с дължина 1,8 m използва проводници с сечение 0,75 mm² и има номинален ток 10 A. Захранващият кабел за сървъри с конектор C19 използва проводници с сечение 1,5 mm² и е проектиран за 16 A. От друга страна, кабелът C5 за захранващи устройства за лаптопи също използва проводници с напречно сечение 0,75 мм², но номиналният му ток е само 2,5 А. Това показва защо капацитетът на целия кабел не трябва да се определя единствено от напречното сечение на проводника.
Най-разпространените IEC конектори в ИТ оборудването
Компютрите, сървърите, мониторите и мрежовите устройства обикновено използват конектори от серията IEC 60320. Най-често срещаните двойки са C13/C14, C19/C20 и C5/C6. C13 е конекторът, разположен върху захранващия кабел, докато C14 е входът, намиращ се върху устройството. По същия начин C19 е конекторът от страна на кабела и се съединява с вход C20, докато C5 се намира върху кабела и се свързва с вход C6.
| Двойка по IEC | Типични номинални стойности по IEC | При 230 V | Типични приложения |
|---|---|---|---|
| C5 / C6 | 2,5 A / 250 V | приблизително 575 VA | захранващи устройства за лаптопи, компактни устройства |
| C13 / C14 | 10 A / 250 V | приблизително 2300 VA | компютри, монитори, сървъри, комутатори, UPS устройства, PDU |
| C19 / C20 | 16 А / 250 V | приблизително 3680 VA | сървъри с висока мощност, UPS устройства, PDU, системи за съхранение |
C13/C14 е най-разпространеният стандарт и се използва широко в настолни компютри, монитори, много сървъри, комутатори и PDU устройства. C19/C20 е по-голям и е проектиран за по-високи натоварвания, поради което се използва често с по-мощни UPS системи, сървъри и оборудване за разпределение на електроенергия в шкафове. C5/C6 е характерният конектор с форма на „трилистник“, който често се среща при външните захранващи устройства за лаптопи и други устройства с по-ниска мощност.
Важно е да се има предвид, че номиналният ток на един конектор не увеличава автоматично номиналния ток на цялата верига за захранване. Ако PDU, кабелът, адаптерът или входът на устройството имат по-ниска граница, този компонент става ограничаващият фактор. Правилото е просто: системата може да понесе само толкова натоварване, колкото позволява най-слабият ѝ компонент.
Как да изберете захранващ кабел на практика
- Проверете входа на устройството. Първо определете дали ви е необходим конектор от тип C13, C19, C5 или друг.
- Прочетете максималния входен ток. Потърсете стойността в ампери на табелката с техническите характеристики на устройството или в документацията на производителя.
- Сравнете спецификациите на кабела. Номиналният ток на готовия кабел не трябва да е по-нисък от изискваното натоварване.
- Вземете предвид целия път на захранването. При инсталации в шкафове проверете също така номиналните стойности на UPS, PDU, контактите и защитните устройства.
- Обърнете внимание на условията на експлоатация. Дългите кабели, високите околни температури и плътно сгрупените кабели затрудняват отводът на топлината и правят избора на правилното напречно сечение на проводника още по-важен.
Най-често срещани грешки
- избор на кабел единствено въз основа на формата на щепсела, без да се проверява номиналният му ток;
- разглеждане на номиналната мощност в наименованието на устройството, например 1000 W на захранващ блок за компютър, като непрекъсната консумация на електроенергия от мрежата;
- предполагане, че всички кабели със същия IEC конектор имат идентични електрически характеристики;
- използване на произволни адаптери, които могат да се превърнат в най-слабия елемент във връзката;
- пренебрегване на общото натоварване на UPS или PDU при свързване на няколко устройства;
- продължаване на използването на кабел с повредена изолация, деформиран конектор или видими признаци на прегряване.
Безопасността започва с избора на подходящия кабел
При повечето инсталации изборът на подходящ захранващ кабел се свежда до отделянето на няколко минути за проверка на техническите характеристики. Трябва да знаете типа на конектора, максималния входен ток на устройството, спецификациите на целия кабел и ограниченията на UPS или PDU. Това малко усилие си заслужава в сравнение с потенциалните последствия от прегряване на връзките или претоварване на електрозахранващата верига.
C13/C14 остава стандартното решение за голяма част от ИТ оборудването, C19/C20 е подходящ за по-големи натоварвания, а C5/C6 обикновено се използва с по-малки захранващи устройства и устройства с по-ниска мощност. Независимо от типа на конектора, най-важното правило винаги остава същото: спецификациите на кабела трябва да съответстват както на устройството, така и на цялата електрическа инсталация, а не само на формата на гнездото.
