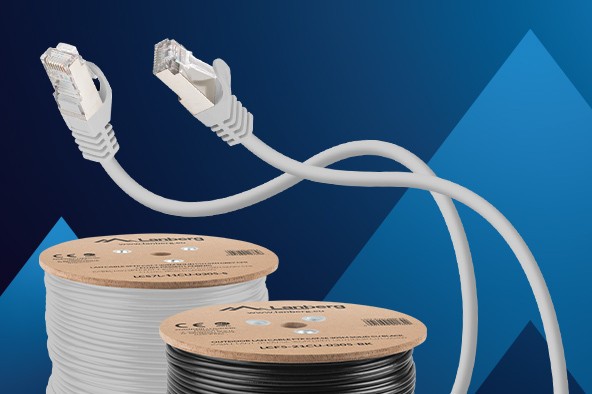

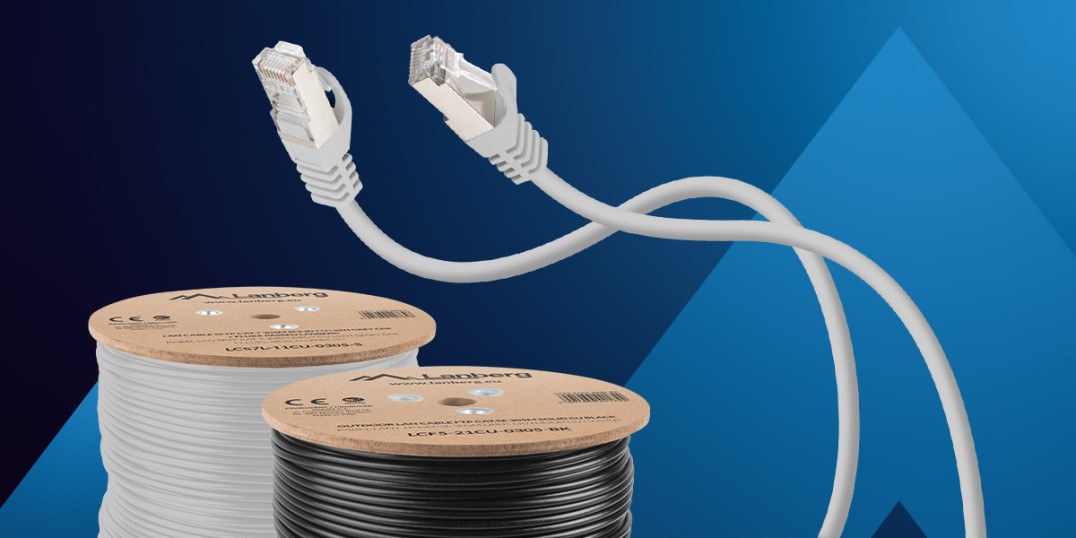

Кабели за LAN, пач кабели и жестоката реалност
Съвременните мрежи трябва да работят с все повече и повече. 1 Gb/s вече е абсолютният минимум, а 10 Gb/s вече не са запазени за сървърните помещения. Освен това имате Wi-Fi 6/6E точки за достъп, VoIP телефония, 4K камери, системи за контрол на достъпа. Всяко от тези устройства генерира трафик - и често черпи енергия по PoE.
Пазарът на кабели и пач кабели е огромен. Реномирани производители стоят редом с никому неизвестни марки и всички те изглеждат по подобен начин - на обвивката са посочени категория, тип екраниране, понякога и лого. Проблемът е, че печатът е само декларация. Някои кабели наистина отговарят на изискванията на ISO/IEC или TIA, други едва задраскват долните граници на параметрите, а трети просто изобщо не ги достигат.
За инсталатора това е ключов въпрос. Проектирате мрежа със скорост 10 Gb/s, инсталирате кабели Cat.6A, всичко изглежда професионално. След това се оказва, че получавате грешки при предаването, спад на скоростта, проблеми с PoE с по-висока мощност. На хартия всичко е наред, но на практика клиентът има оплакване. Много често виновникът за това е просто кабел, който не изпълнява обещанията, изписани върху сакото.
Защо печатът на обвивката на кабела Cat.6/6A не е достатъчен
Производителността на един кабел се свежда до специфични електрически параметри, измерени в определени честотни диапазони. Най-важните от тях са затихване на сигнала (Attenuation), пресичане в близкия и далечния край (NEXT, FEXT), загуба на възвръщаемост (Return Loss), забавяне на разпространението и - когато става въпрос за PoE-DC - съпротивление на контура и баланс на двойките. Само пълното измерване на тези стойности показва дали кабелът наистина може да се справи с предаването на 10 Gb/s с достатъчен запас от сигурност.
Евтините кабели често не отговарят на изискванията за маржове при по-високи честоти. Теоретично те са Cat.6, но на практика едва достигат долните граници на стандарта - или изобщо не ги достигат. Липсата на запас означава, че мрежата може да работи добре днес, но всяка промяна в условията може да предизвика проблеми.
Ето защо при професионалните инсталации не е достатъчно да се гледа печатът. Всяка връзка трябва да се провери със сертифициращ тестер, който потвърждава реалните параметри.
Fluke Corporation - индустриалният стандарт в тестването на окабеляване
Fluke Corporation е световен лидер в областта на професионалните измервателни и диагностични уреди. В областта на структурираното окабеляване тестерите на Fluke са еталон от години. Мрежовата индустрия се отнася към тях като към златен стандарт - ако един кабел е "преминат от Fluke", това е реален технически аргумент, подкрепен с измервания. Тестерите на Fluke се използват за сертифициране на кабелите по международни стандарти като ISO/IEC 11801 или TIA-568.
Fluke DSX-602 на практика
DSX-602 е анализатор за сертифициране на медни кабели. Той поддържа усукана двойка от Cat.3 до Cat.6A, работи до 500 MHz и позволява сертифициране по Cat.6A за 10 Gigabit Ethernet за около 10 секунди на връзка. Тестването е бързо, интерфейсът е ясен, а усъвършенстваната HDTDX/HDTDR диагностика ви позволява точно да откриете мястото на повредата или източника на проблема.
Как да тестваме кабелите и пачкордовете на Lanberg?
В Lanberg всяка серия кабели и пачкордове, предназначени за професионални инсталации, се подлага на строги тестове с помощта на Fluke DSX-602. Това не е маркетингова процедура - това е проверка дали продуктът наистина отговаря на обявените параметри.
Процесът изглежда по следния начин. Първо конфигурираме тестера - избираме съответния стандарт (ISO/IEC 11801 или TIA-568) и категорията на кабела. Използваме специални адаптери за канали или адаптери за постоянни връзки, в зависимост от вида на теста. За кабелите за свързване тестваме готовия кабел, завършващ с щепсели RJ45 в двата края - тестерът проверява пълния набор от електрически параметри точно както при пълен канал.
Стартираме теста и в рамките на няколко секунди получаваме резултат PASS или FAIL. На екрана виждаме основните параметри: затихване, NEXT и FEXT пресичане, загуба на възвръщаемост, дължина на връзката и параметри, свързани с PoE. Резултатът PASS означава, че кабелът отговаря на изискванията на стандарта за дадената категория. Маржът също е от значение - колкото по-висок е той, толкова повече резерви имате за бъдещето.
Ако кабелът не успее да премине теста, диагностиката на DSX-602 локализира проблемната област. На графиката можем да видим къде точно има аномалия на сигнала, смачкване или лошо терминиран щепсел. Това ни позволява бързо да коригираме производствения процес и да гарантираме, че всяка партида отговаря на изискванията.
Експортираме резултатите в LinkWare и генерираме отчети с подробни измервания, графики и граници. Тази документация е на разположение на нашите търговски партньори и монтажници - доказателство, че параметрите на кабелите Lanberg не са извадени от въздуха.
Защо тестваните от Fluke кабели Lanberg са истинско предимство?
Ако инсталирате кабели Lanberg с потвърждение от изпитванията на Fluke, имате техническа сигурност за параметрите. Знаете, че кабелът ще се справи с 10 Gb/s, защото е измерен и е преминал успешно сертифициране. Това се изразява в по-малко повреди и по-малко оплаквания - по-малко проблеми със скоростта, прекъснати връзки или нестабилно PoE. Спестявате време, защото не се налага да се връщате на обекта, за да гасите пожари след пускането на системата в експлоатация.
За инсталатора това означава и по-голямо доверие в очите на крайния клиент. Можете да покажете протокол от изпитване, вместо да ги молите да вярват на думите ви. Клиентът може да види, че мрежата му е била измерена, проверена и отговаря на параметрите - това изгражда доверие и улеснява приемането.
Lanberg тества своите Cat.6 и Cat.6A кабели и пачкордове с DSX-602 в съответствие със стандартите ISO/IEC и TIA. Всяка серия, предназначена за взискателни инсталации - офиси, центрове за данни, индустриални обекти - има документирани резултати от измерванията. Това е гаранция, че инсталацията ще работи според проекта, без изненади.
Резюме
Не всички кабели на пазара са еднакви. Отпечатъкът на якето Cat.6 или Cat.6A е само декларация на производителя - истинското потвърждение на качеството е тест, извършен със сертифициращ тестер. Lanberg използва Fluke DSX-602, за да гарантира, че кабелите наистина отговарят на изискванията за декларираната категория и широчина на честотната лента.
Ако искате да сте сигурни, че инсталацията ви ще работи по предназначение, изберете кабели и свързващи кабели на Lanberg с документирани тестове на Fluke. По-малко проблеми, по-малко оплаквания, повече доволни клиенти. Свържете се с нас, ако имате нужда от съвет за избор на кабели или искате да видите примерни протоколи от тестове.
